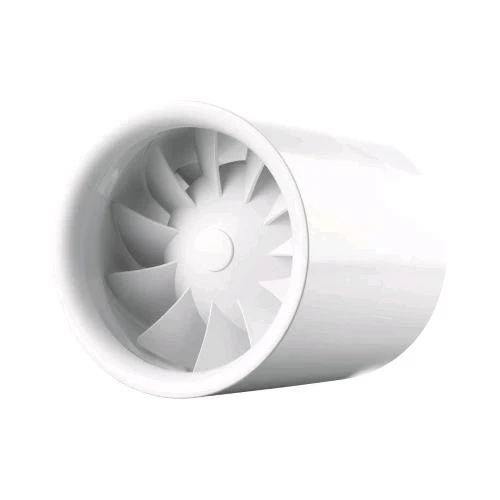

VENTS - 150 QUIETLINE - MOTORE A VELOCITÀ SINGOLA - 335 m?/h, 39 dBA

Ventilatori di estrazione o mandata innovativi ed eleganti per un livello di comfort migliorato.
Ventilazione continua o periodica di bagni, docce, cucine e altri spazi di servizio.
Il massimo flusso d'aria combinato con un basso livello di rumore garantisce un microclima ambientale ideale.
Ventilazione di scarico o di mandata a seconda dell'installazione del ventilatore nel sistema.
Progettato per condotti in plastica (flessibili).
Trasporto di volumi di flusso d'aria bassi e medi per piccole distanze con bassa resistenza dell'aria nel sistema di ventilazione.
Compatibile con ? Condotti aria da 100, 125 e 150 mm.

DESIGN

L'involucro e la girante sono realizzati in plastica resistente di alta qualità.
Il raccordo di scarico è dotato di raddrizzatori del flusso d'aria appositamente progettati per ridurre la turbolenza dell'aria, il livello di rumore e aumentare la pressione dell'aria.

Il design della girante migliora l'efficienza della ventola e garantisce un funzionamento silenzioso della ventola.
Grado di protezione IP X4.

MOTORE

Motore affidabile con cuscinetti a sfera con basso consumo energetico da 4.5 W.
VENTS I modelli Quietline sono dotati di motore monofase a una o due velocità (modifiche Quietline Duo e Quietline Extra).
La protezione termica integrata dal surriscaldamento previene il sovraccarico del motore.
Il motore poggia su connettori antivibranti in gomma per garantire un funzionamento silenzioso del ventilatore (escluso VENTS Quietline 150 Q).

MODALITÀ DI FUNZIONAMENTO DEI VENTILATORE CON TIMER

Le modalità di funzionamento per le modifiche T dei modelli VENTS Quietline 100, 125, 150 e VENTS Quietline 150 Extra vengono selezionate impostando l'interruttore DIP nella posizione richiesta.

Modalità 1

La ventola è spenta per impostazione predefinita. La ventola inizia a funzionare a bassa velocità quando l'interruttore è chiuso.
Modalità 2

La ventola è spenta per impostazione predefinita. La ventola inizia a funzionare ad alta velocità quando l'interruttore è chiuso.
Modalità 3 (modalità a due velocità)

Per impostazione predefinita, la ventola funziona a bassa velocità. La ventola passa all'alta velocità quando l'interruttore è chiuso.
Modalità 4 (modalità intervallo automatico)

Per impostazione predefinita, la ventola funziona alla 1a velocità. La ventola passa all'alta velocità per ogni periodo di tempo impostato (regolabile da 1 a 15 ore) e funziona fino a 30 minuti per ventilare i locali con la massima capacità. Successivamente il ventilatore torna al funzionamento continuo a bassa velocità.

CONTROLLO

Controllo manuale della velocità:

Il ventilatore è controllato da un interruttore della luce della stanza. Non è incluso nel pacchetto di consegna.
Il controllo della velocità viene eseguito con il regolatore di velocità a tiristori RS-1-300 o RS-1-400 (applicabile ai modelli senza timer). Opzionalmente, il controllo della velocità per VENTS Quietline 100 Duo, VENTS Quietline 125 Duo, VENTS Quietline 150 Duo, VENTS Quietline 150 Extra può essere eseguito con l'interruttore di velocità P2-1-300 (per i dettagli, vedere Accessori elettrici).
Controllo automatico della velocità:

Con centralina elettronica BU-1-60 (per dettagli vedere Accessori Elettrici). Disponibile su ordine separato.
Con timer T (il timer di ritardo di spegnimento integrato mantiene il ventilatore in funzione da 2 a 30 minuti dopo lo spegnimento del ventilatore).

CARATTERISTICHE DI MONTAGGIO

La ventola è montata in un condotto di dimensioni corrispondenti. Fissaggio con fascette in caso di collegamento a condotto flessibile.
La staffa di montaggio consente l'installazione della ventola su superfici piane sia orizzontali che verticali (modello Quietline-k).
Il montaggio in serie di due ventole aumenta la pressione operativa.
Per il collegamento del ventilatore del motore a bassa tensione da 12 V alla rete elettrica da 220 V / 50 Hz utilizzare il trasformatore riduttore TRF 220/12-25 (disponibile su ordini separati)
