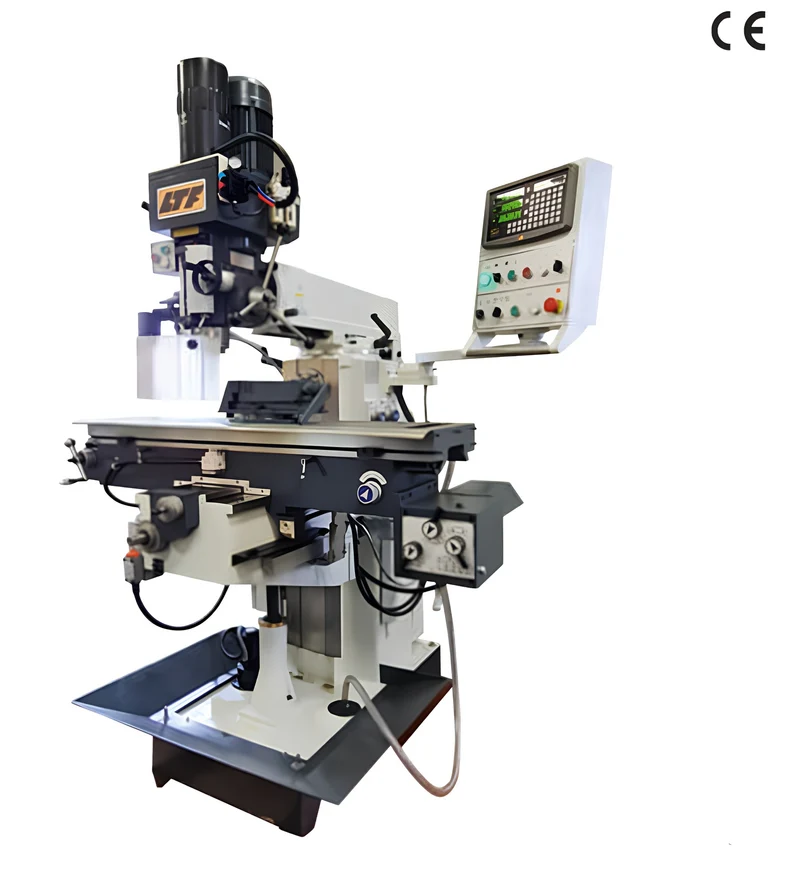

Ltf 414.31 fresatrice verticale/orizzontale visualizzata 3 assi - tirante pneumatico - con morsa

Ltf 414.31 fresatrice verticaleorizzontale visualizzata 3 assi - tirante pneumatico - con morsa

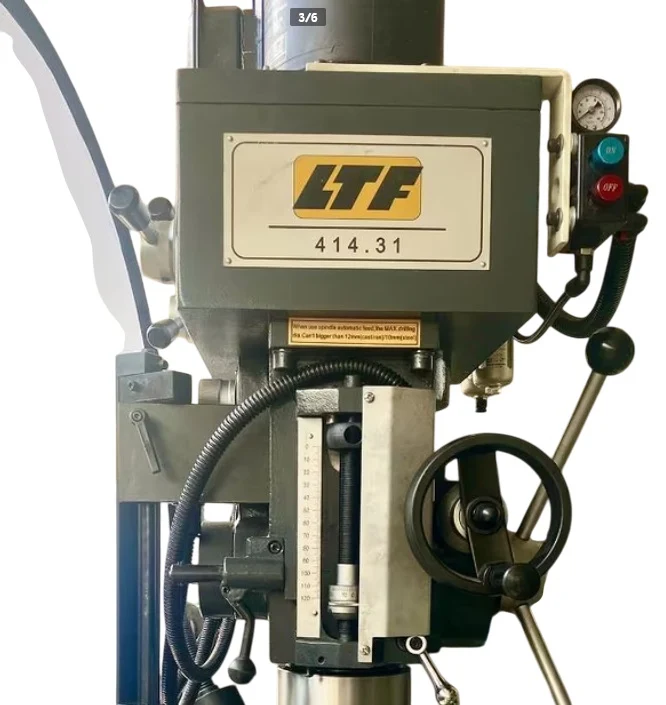

Testa verticale motorizzata ad ingranaggi, mandrino orizzontale, slittone girevole ± 90°. Macchina
robusta ottima capacità di fresatura, alesatura, foratura etc.
Dispositivo fissaggio utensile pneumatico . Motorizzazione e visualizzazione assi X-Y-Z
ATTENZIONE!!! COSTI AGGIUNTIVI DI TRASPORTO PER CONSEGNA NELLE ISOLE E LONTANO DAI CENTRI URBANI

CARATTERISTICHE TECNICHE
Capacità max di foratura manuale	mm Ø 50
Capacità max di fresatura (fresa ad inserti)	mm Ø 63
Capacità max di foratura automatica ghisa	mm Ø 12
Capacità max di foratura automatica acciaio	mm Ø 10
Capacità max di fresatura verticale	mm Ø 25
Attacco mandrino	ISO40
Asta di trazione	M16
N° velocità mandrino verticale	8
Velocità mandrino verticale	rpm 90÷2.000
N° velocità mandrino orizzontale	12
Velocità mandrino orizzontale	rpm 40÷1.310
Avanzamenti automatici mandrino verticale	mm/giro 0,08 - 0,15 - 0,25
Avanzamento automatico tavola	(X - Y) mm/min 22-555
N° velocità avanzamento tavola	8
Velocità avanzamento rapido Asse Z	mm/min 590
Distanza mandrino verticale/colonna	mm 250-600
Distanza naso mandrino/tavola porta pezzi	mm 70-480
Distanza centro mandrino orizzontale/tavola porta pezzi	mm 30-320
Corsa cannotto mandrino	mm 120
Dimensioni tavola porta pezzi	mm 1.370x320
Corsa tavola (X - Y)	mm 900x300
Massimo peso ammesso sulla tavola	Kg. 300
Corsa tavola asse Z	mm 400
Potenza motore verticale	kW 2,2
Potenza motore orizzontale	kW 2,2
Potenza motore rapido Asse Z	kW 0,75
Coppia massima mandrino Verticale	553 Nm
Cambio Velocità mandrino verticale	Quantità di olio 2 litri di Mobilgear 627, ISO VG 100 viscosità 100 cSt a 40° oppure un olio equivalente
Cambio Velocità mandrino orizzontale	Quantità di olio 2 litri di Mobilgear 627, ISO VG 100 viscosità 100 cSt a 40° oppure un olio equivalente Scatola avanzamenti tavola
Quantità di olio 1 litri	di Mobilgear 627, ISO VG 100 viscosità 100 cSt a 40° oppure un olio equivalente
Capacità serbatoio liquido refrigerante	Da min 20 a max 32 Litri
Dimensioni ingombro	mm 2.300x1.700x2.300
Peso	kg 1.850

DOTAZIONE SALVO MODIFICHE FORNITORE

Impianto di refrigerazione

Mandrino portapunte Ø 1÷16 mm - attacco B18

Mandrino portapinze con n. 8 pinze

Riduzioni ISO40/CM2

Riduzioni ISO40/CM3

Riduzioni ISO40 attacco B18

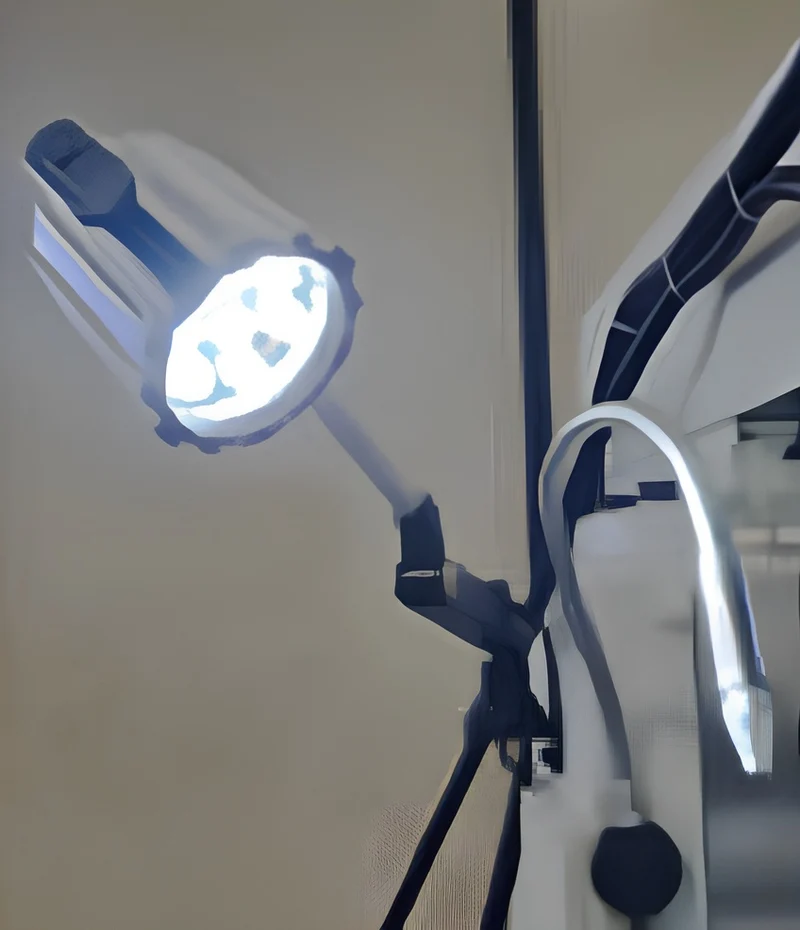

Portalampada alogena

Schermo di protezione con microinterruttore

Albero portafrese Ø 27x450 mm

Albero portafrese Ø 22x450 mm

Morsa macchina con base girevole graduata, ganasce 160 mm

Dispositivo fissaggio utensile pneumatico

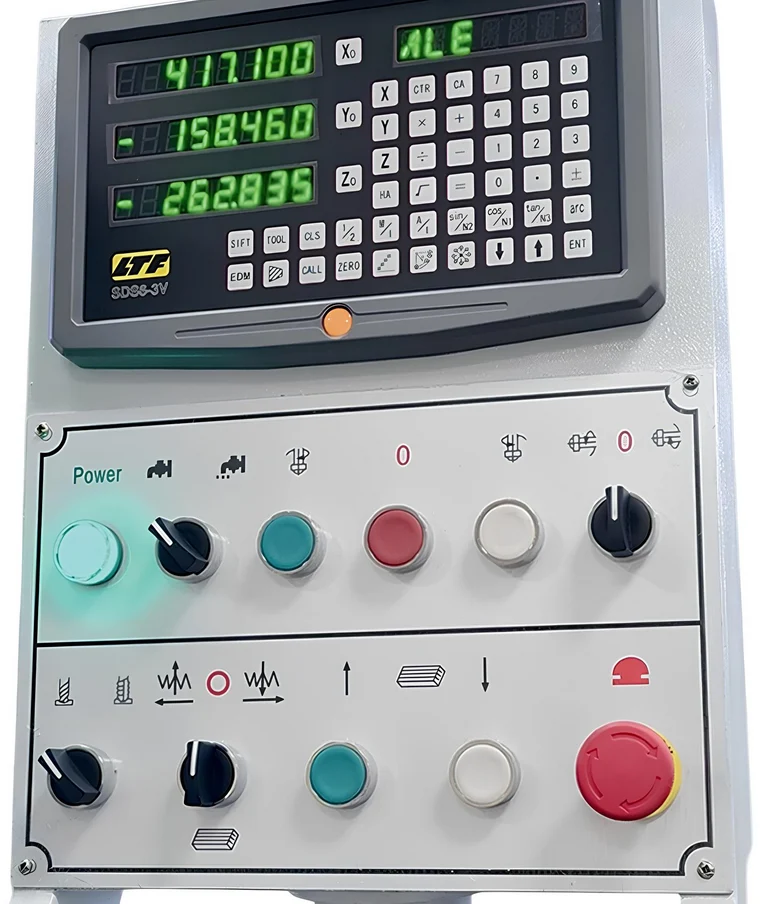

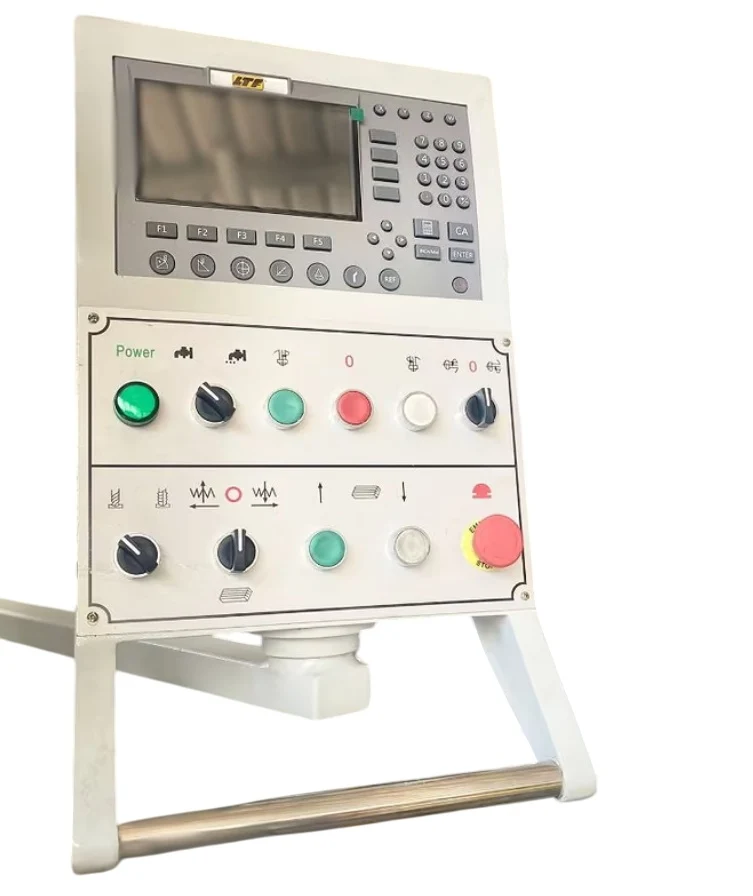

Motorizzazione e visualizzazione assi X-Y-Z
